新能源汽车的OBC、DC/DC、逆变器，这几年都在往同一个方向演进：功率越来越高，结构越来越紧凑。
但功率提上去之后，一个问题也越来越难绕开——散热。
尤其是 SiC MOSFET 与 SBD 开始大量应用后，高能效、高功率密度以及最高可达 175°C 的耐温能力，虽然带来了性能提升，却也让热量变得更加集中。
MOSFET 作为核心功率器件，散热能力已经不只是影响效率，而是直接关系到系统可靠性和寿命。

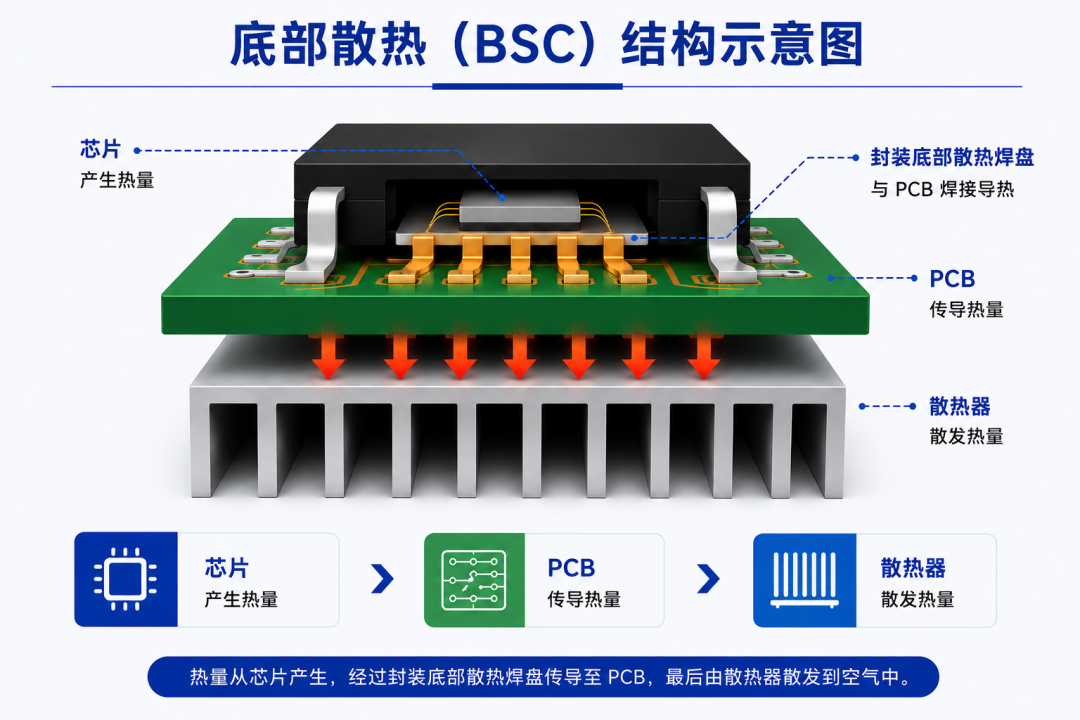

目前主流 SMD 封装（SO8FL、U8FL、LFPAK 等）大多采用底部散热（BSC）。它的散热路径是：
芯片 → PCB → 散热器
过去，这套方案已经足够成熟，但在今天的高功率密度场景下，压力明显越来越大。
一边是器件越来越小，一边是功率越来越高。极小的芯片面积，需要承载更大的负载，热流密度常常超过 1000 W/cm²，热量会快速堆积。
更麻烦的是，这些热量还必须先经过 PCB，才能到达散热器。而 PCB 的导热率仅为 0.3–1.5 W/m·K，本身并不擅长导热。
热量堆在那里，却走得不够快，结温自然越来越难控制。
与此同时，为了保证散热，PCB 下方还必须预留空间，很多区域无法布局器件。对于越来越强调集成化的小型系统来说，这部分空间成本也越来越高。
说到底，传统底部散热的问题其实很直接：热量不仅集中，而且“走得太绕”。

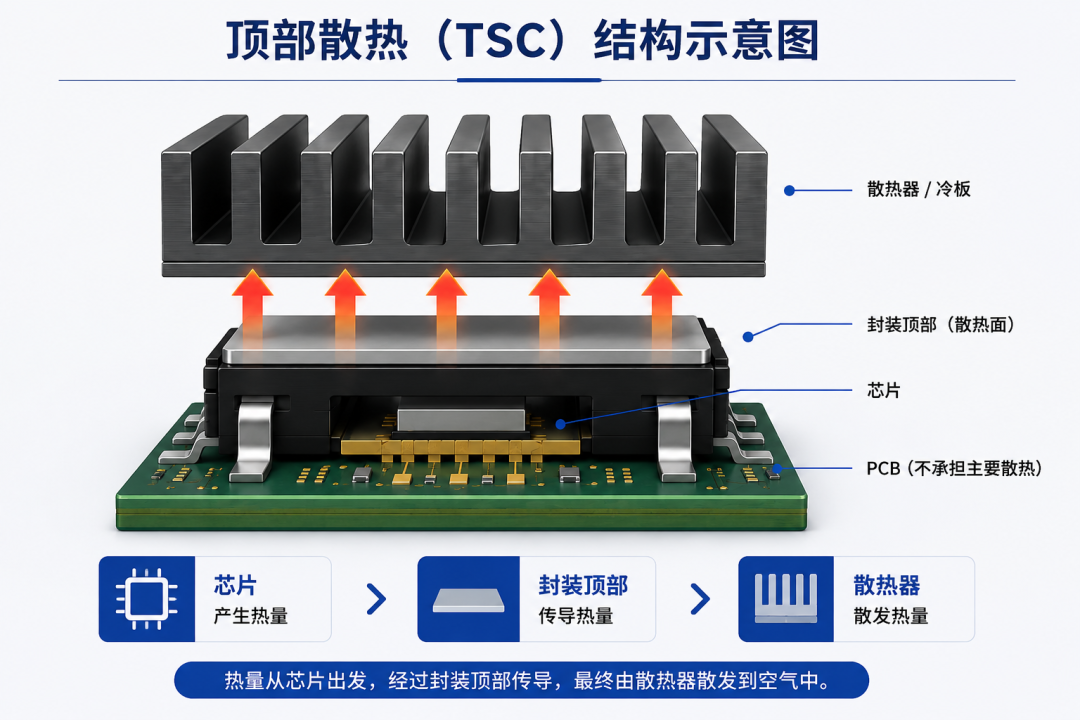

顶部散热（Top-Side Cooling，TSC）的核心思路并不复杂：既然往下散热效率有限，那就让热直接往上走。于是，热路径变成了：
芯片 → 封装顶部 → 散热器/冷板
少了一层 PCB，热传导效率会明显提升。
这个变化带来的，不只是散热能力提升，还有空间利用率的改善。
由于 PCB 不再承担主要散热功能，下方空间可以释放出来，实现双面布局，让系统结构更加紧凑。这也是为什么，越来越多高功率系统开始采用 TSC 结构。
对于同一颗 MOSFET 芯片来说，热阻降低之后，往往意味着更高的电流承载能力和更大的功率输出空间。
不过，散热路径缩短之后，新的重点也随之出现——器件与散热器之间的界面材料。

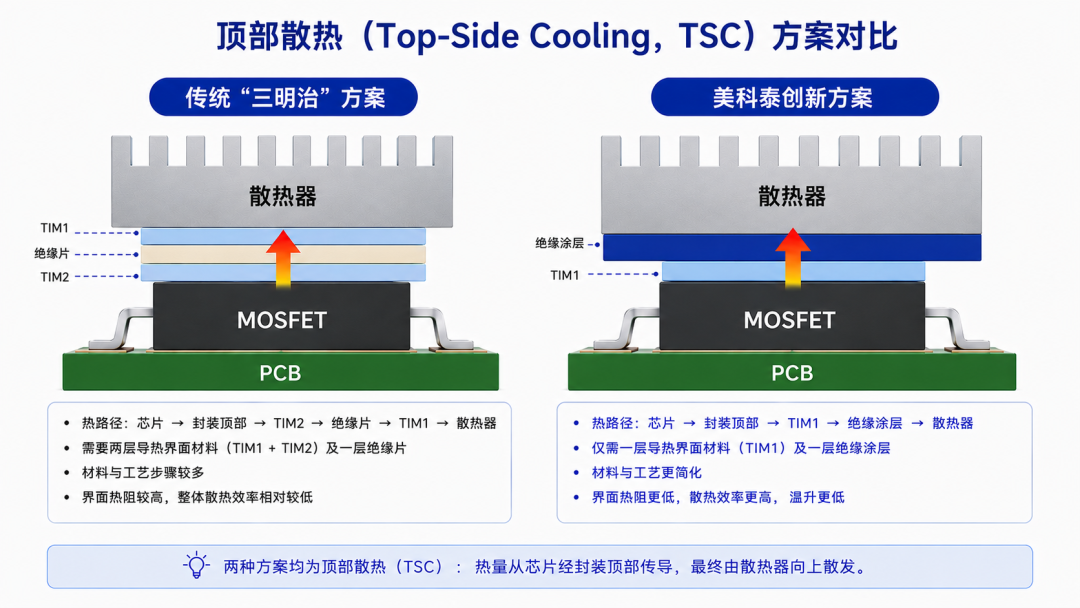

传统方案通常采用“TIM + 绝缘片 + TIM”的三明治结构。
这种方案成熟稳定，但层数一多，热量在传递过程中还是会产生额外损耗。而且，高温、高振动工况下，陶瓷绝缘片长期承受应力，还存在开裂风险；装配流程也相对复杂。
所以这几年，一个很明显的方向就是：减少界面，缩短热传递路径。
导热绝缘涂层的思路，是把导热、绝缘和粘接三种功能整合到同一层材料里。相比传统“三明治结构”，界面更少，热路径更连续。
带来的变化也很直接：
热阻更低
热响应更快
结构可靠性更高
对于高功率器件来说，很多时候真正影响散热效率的，并不是散热器本身，而是热量在中间“卡住了”。
针对高功率器件与 TSC 应用场景，美科泰推出了 MEP 3700 系列导热绝缘涂层。
产品厚度仅 100–250 μm，即可满足 3000–6000 V 耐压需求，同时热阻低至 0.176℃/W。
以水为溶剂，更环保
低离子含量
符合 RoHS 标准
高温高湿：
1500+h @ 85°C / 85%RH
温度冲击：
1000+ 次循环 @ -40~125°C
高温老化：
2000h @ 125°C
长期服役条件下，热阻表现依然稳定。同时，美科泰创新喷涂工艺可实现单次约 5 μm 的精细喷涂，支持复杂 3D 结构设计，产品良率可达 98% 以上，并支持小批量打样验证。
过去，散热更多是在解决“能不能工作”；
现在，它开始决定“性能还能提升多少”。
顶部散热（TSC）让热量更快出去，导热绝缘涂层则让热量传递得更稳、更高效。
当功率器件持续向高密度、小型化发展，散热已经不再只是辅助设计，而是系统性能的一部分。
