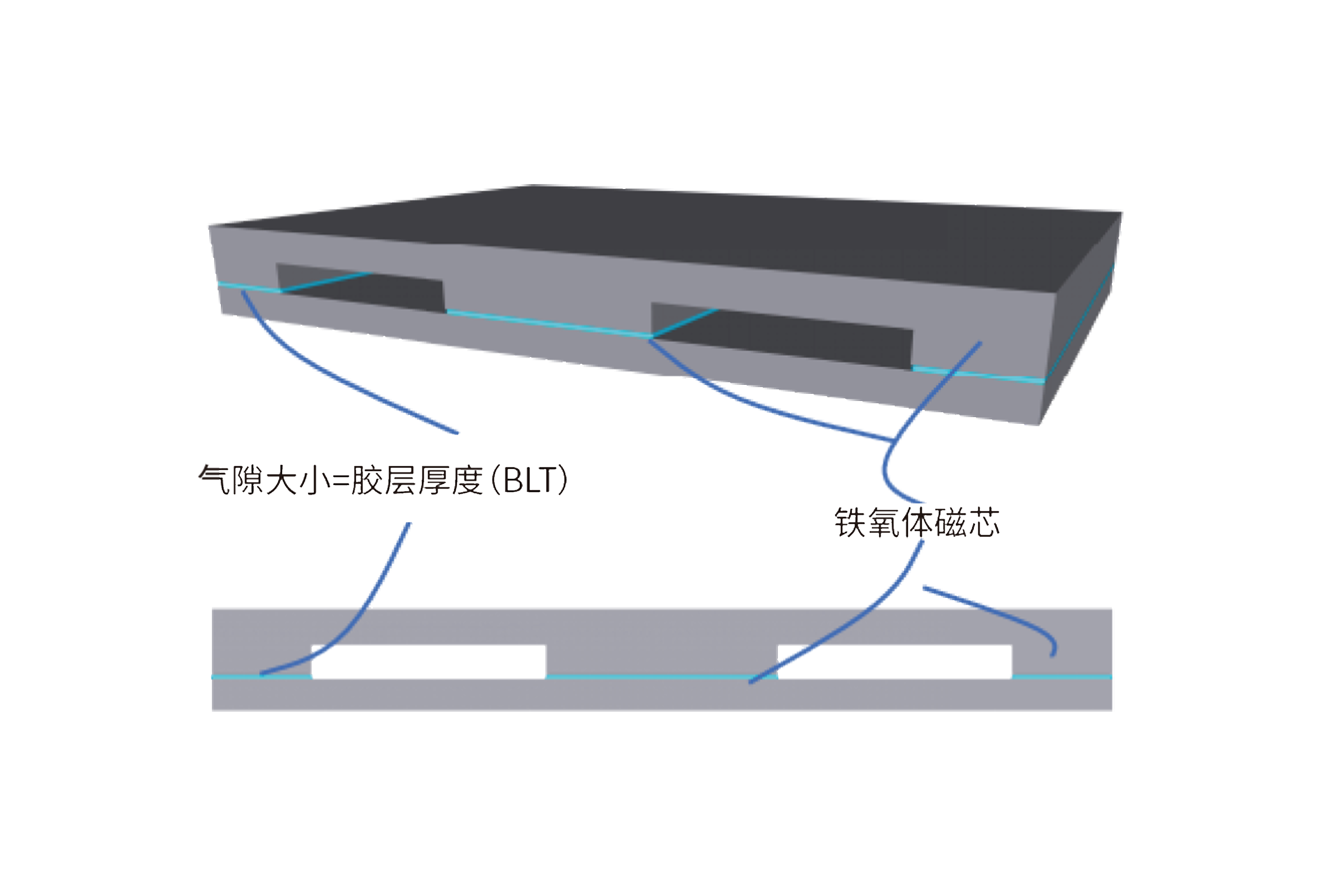

精密微珠与环氧胶黏剂混合，用于精准控制铁氧体磁芯的气隙尺寸，适用于高频、高稳定性要求的磁性元件结构粘接。助力产品优化有效磁通量，实现高散热效率、高可重复性的批量生产。添加的精密微珠尺寸可定制化，在0.5~250μm范围内可选，同时大多数微珠的最大尺寸的公差可以控制在平均直径的+/-2μm以内。
变压器中气隙的作用：
降低磁芯的磁导率，防止磁饱和；
降低电感值，增加在磁饱和之前可以提供给变压器的电流量。
应用优势：
精密微珠减小气隙公差，漏感更稳定；
保证电感的稳定性，优化磁芯的有效磁导率；
85℃&85% RH @1000hrs老化后力学性能优异；
-40~125℃ @1000 cycle/h后剪切强度 >27MPa；
可对应各种形状的铁氧体磁芯；
工艺上无需额外研磨磁芯、添加微珠，效率更高；
可整合进SMT流程，节省工序，提高良率，适合自动化大批量生产。
粘接工艺对比：

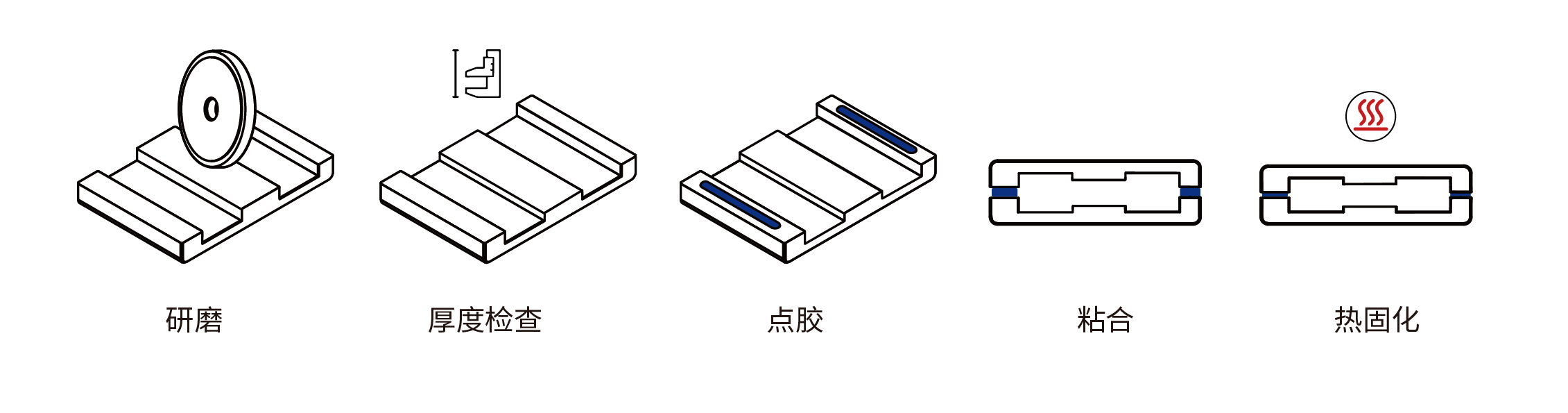

研磨磁芯（气隙由磁柱控制）

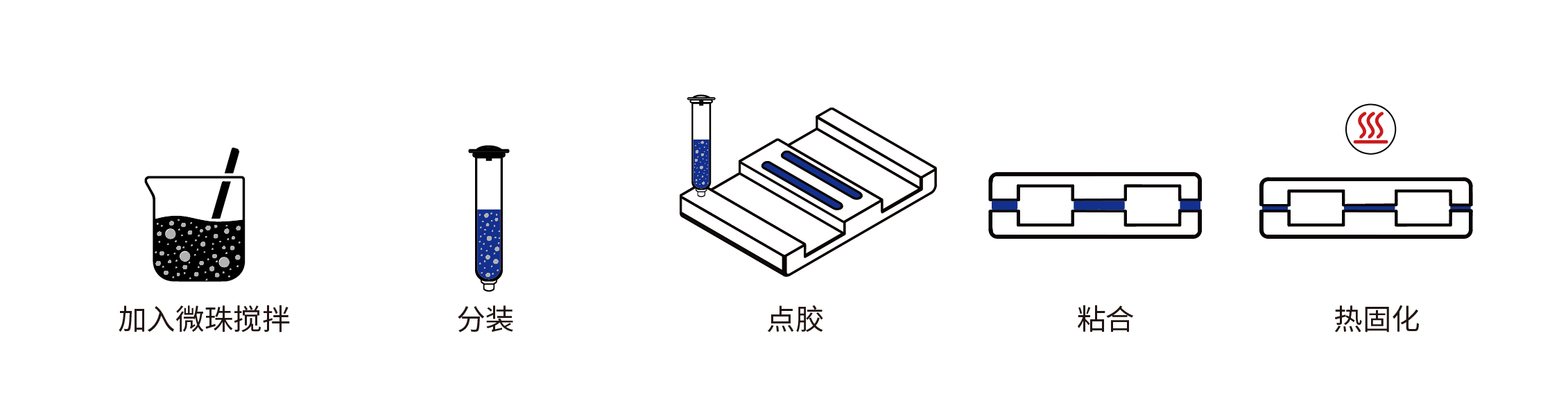

需额外添加微珠

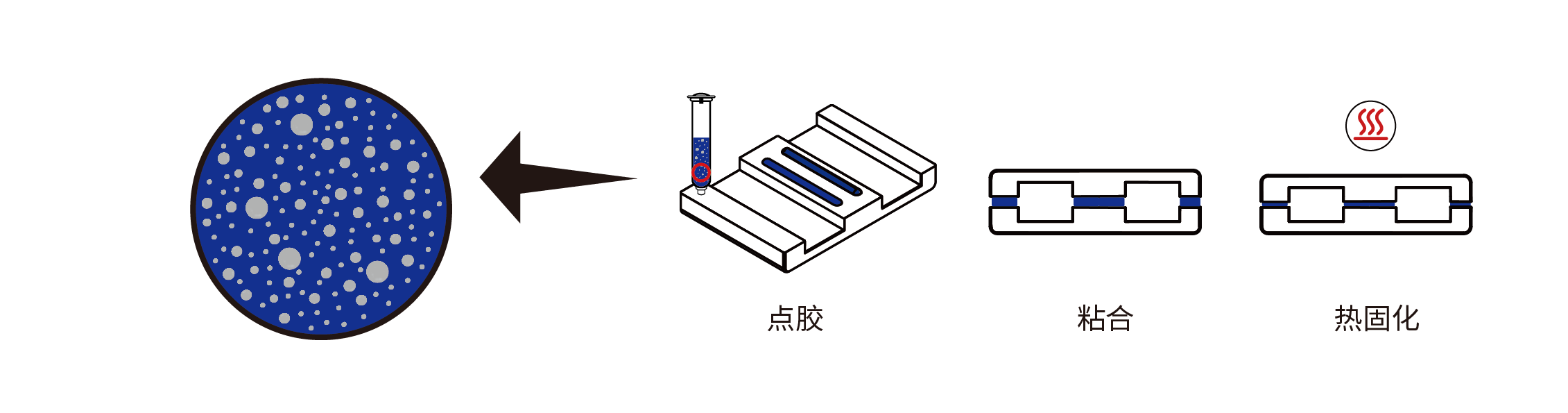

美科泰自带微珠胶水
产品特性 | MEP 3690LV | MEP 3693 | MEP 3693S | MEP 3697H | MEP 3697HS |
流变性 | 粘度 : 430 mPa.s@25oC TI: 1.1 | 粘度 : 42,000 mPa.s@25oC TI: 5.6 | 粘度 : 42,000 mPa.s@25oC TI: 5.6 | 粘度 : 115,000 mPa.s@25oC | 粘度 : 115,000 mPa.s@25oC |
固化方式 | 10min @150oC 或回流焊固化 | 10min @150oC 或回流焊固化 | 10min @150oC 或回流焊固化 | 10min @150oC 或回流焊固化 | 10min @150oC 或回流焊固化 |
剪切强度 | PCB/PCB:11MPa @130oC | Al/AI:10MPa @130oC | Al/AI:10MPa @130oC | PCB/PCB:17MPa | PCB/PCB:17MPa |
拉伸强度 | 样品厚度: 1mm 测试结果:>1.5MPa@200oC 1.6 MPa@250oC | 样品厚度: 1mm 测试结果:>1.8MPa@200oC 1.6 MPa@250oC | 样品厚度: 1mm 测试结果:>1.8MPa@200oC 1.6 MPa@250oC | - | - |
硬度 | Shore D90 | Shore D93 | Shore D93 | Shore D97 | Shore D97 |
Tg | 148 oC | 109 oC | 109 oC | 143 oC | 143 oC |
导热率 | - | - | - | 1.4 W/(m·K) | 1.4 W/(m·K) |
微珠尺寸 | 无 | 无 | 可根据气隙设计定制化 | 无 | 可根据气隙设计定制化 |
