MEP 3700系列是一种单组份热固化水性环氧喷涂材料，导热系数高达2.0W，环保合规，可直接涂覆在散热器或金属底板表面， 连续、附着力强的导热绝缘膜层。在实现高导热性能的同时，兼具电气绝缘与防护功能，打造“导热+绝缘+防护一体化界面”，成为高功率模块封装的创新选择。适用于AI电源、高功率DC/DC、OBC、服务器VRM模块等高散热密度场景。
应用优势：
导热绝缘涂层可代替绝缘片应用场景，高频振动环境下规避开裂风险

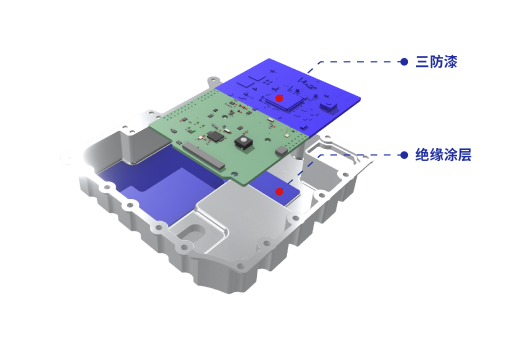

涂层瞬时表干，可于R角、凹槽及侧面喷涂，支持不同3D设计，灵活高效
单次喷涂仅5μm，可反复叠加至目标厚度，多次喷涂的同时弥补缺陷，提高良率
涂层厚度可精准控制，厚度均匀，Cpk可达1.67
高绝缘，厚度100~250μm范围即可满足不同应用领域3000~6000V的耐高压需求
高可靠性，长期老化后仍能保持优异的性能

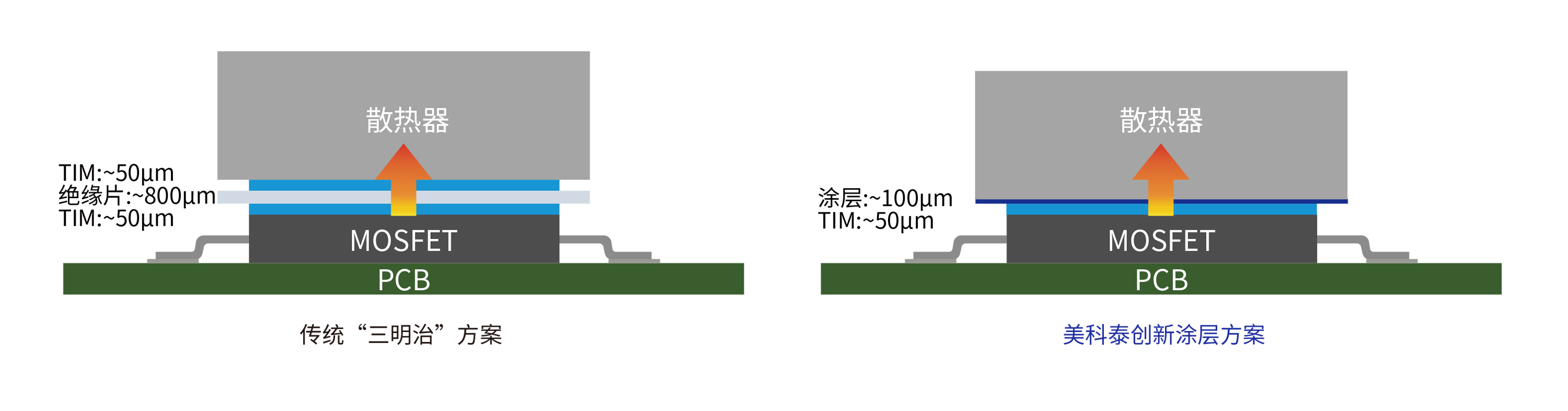

与传统陶瓷片/绝缘膜方案对比：

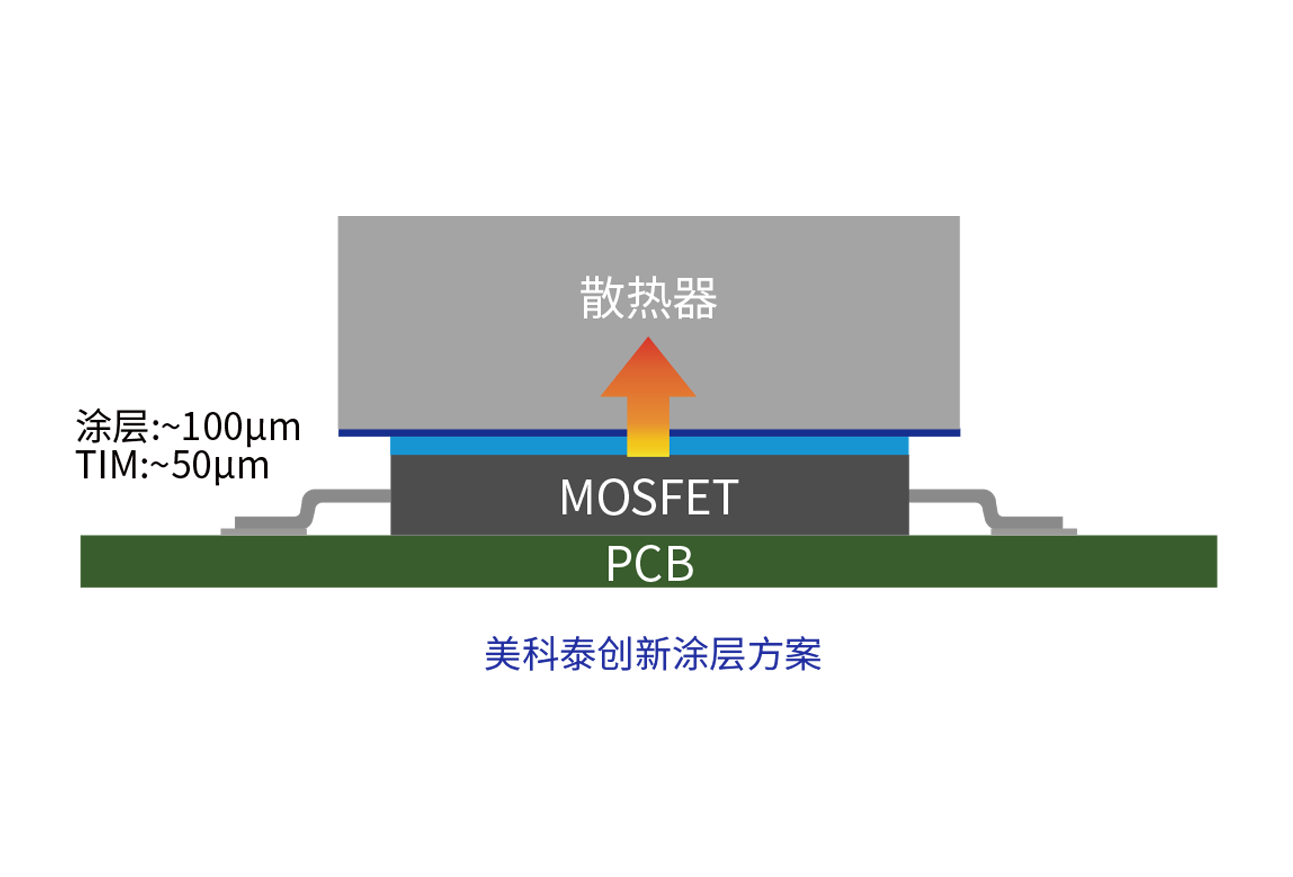

涂层与金属基体直接接触，层间接触热阻低
传统绝缘片在高频振动环境下易有开裂风险
涂层厚度可控，符合轻量化结构设计
工艺上涂层更为灵活，可覆盖曲面边缘及凹槽
全自动化操作，无需裁剪定位
| 产品名称 | MEP 3700 | MEP 3700–20 | MEP 3700–17 |
| 化学体系 | 水性环氧 | 改性环氧 | 改性环氧 |
| 外观 | 透明/可定制 | 白色/可定制 | 白色/可定制 |
| 填料 | 无 | Al₂O₃ | Al₂O₃ |
| 黏度[mPa·s] | 1,500 | 30~70 | 30~70 |
| 比重 | ~1.0 | ~1.75 | ~1.75 |
| 固化条件 | 热固化：30min@150℃ | 热固化：30min@150℃ | 热固化：30min@150℃ |
| 硬度 | > 2H | > 2H | > 2H |
| 体积电阻率 [ohm·cm] | >2.0X10¹⁴ | >1.0X10¹⁴ | >1.0X10¹⁴ |
| 导热系数 [W/(m·K)] | 0.2 | 2.0 | 1.7 |
| 击穿电压 | 漏电流：< 0.1mA, @6000V for 100μm thickness | 漏电流：< 0.1mA, @5000V for 150μm thickness | 漏电流：< 0.1mA, @5000V for 100μm thicknes |
| 介电强度 [kV/mm] | >60 | >30 | >50 |
| 工作温度[℃] | -40~180 | -40~180 | -40~180 |
| RoHS/REACH/HF/VOC | 通过 | 通过 | 通过 |
资料下载
