新能源汽车
胶黏剂不仅是新能源汽车的 “连接材料”，更是保障其安全、续航、可靠性的核心功能性材料，随着新能源汽车向 “高续航、高安全、轻量化” 升级，胶黏剂的技术迭代（如更高导热系数、更低 VOC、更快固化速度）也将成为关键研发方向。

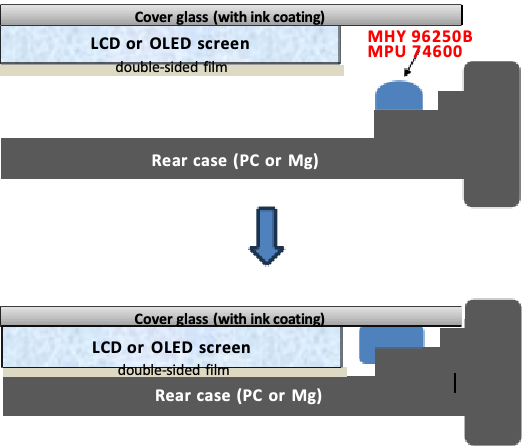

美科泰显示屏结构粘接胶广泛应用于车载显示屏、中控屏、仪表盘及HUD抬头显示系统的结构固定与装配，同时适用于电视、显示器及消费电子等领域。产品兼具优异的粘接强度、柔韧性和耐环境性能，可有效缓解热应力与机械冲击，为显示模组提供长期稳定的结构保护。
高粘接强度 ：完美匹配 AZ91D 镁合金、油墨玻璃、PC/ABS、PMMA，覆盖屏幕主流粘接场景；
优异高低温可靠性：-40℃~90℃环境下力学性能稳定 / 老化测试：95℃@1000hrs, AZ91D + 油墨玻璃强度保持率＞90%；
工艺友好：开放时间可控，2min 内保持 80% 以上胶线宽度，5min 仍可稳定粘接；
可翻修工艺，适合自动化产线批量生产；
低吸水率，保障屏幕长期使用无脱胶、无气泡。
快速初始固化速度、良好的粘合性和抗冲击性，可牢固地固定和保护液晶显示屏（或 OLED）和外壳；
初步固化： 80oC @10mins (25oC @ 2~4hour)
完全固化: 80oC @4h (25oC @ 7days)
对多种基材具有优异的粘接强度，例如铝、镁、PCB、PMMA、ABS、PA66 和 PC 等；
尤其适合超大屏幕粘接，柔性和低模量特征不会导致局部应力集中，避免粘接面脱开不良。
产品 | MHY 96250B | MPU 74600 |
化学类型 | 多元杂化 | 单组份聚氨酯热熔胶 |
外观 组分 A 组分 B 混合后 | 黑色 白色 黑色 | 黑色 白色 黑色 |
粘度 [mPa.s] @25°C 组分 A 组分 B | 20,000-50,000 80,000-140,000 | 3,000-5,000 |
触变 混合后 | 3.1 | - |
比重@25°C 组分 A 组分 B | 0.98~1.14 | 1.15 |
混合比 质量比 体积比 | 100 : 58 100 : 50 | - |
操作时间 [min] | 20-25 | 3-5 |
固化条件 25°C 50%HR 初步固化 [hr] 25°C 50%HR 完全固化 [day] | 2-3 7 | 3 5 |
硬度 [Shore D] ASTM D2240 | 65-80 | 30 |
拉伸强度 [MPa] ASTM D412 | 5 | >17 |
断裂伸长率 [%] ASTM D412 | >250 | >600 |
剪切强度 [MPa] Al & Al ABS & ABS PA66 & PA66 | 8 7 7 | >18(PC) |
资料下载
