从芯片散热结构的演变,看“导热绝缘涂层”技术为何兴起?
2026.8.21



这几年,热界面材料(TIM)话题属实很“热”!
光是以“热管理”为主题的展会,一年就能冒出好几个,更别提那些大大小小的论坛和研讨会。
AI 算力浪潮袭来,更是把 TIM 的需求推上了新高度,最近还有消息说,英伟达那边都在琢磨用金刚石做的导热材料了。
而在行业高速发展的过程中,又一个新颖的功能性导热材料技术出来了——那就是导热绝缘涂层
然而,很多从业者容易将导热绝缘涂层传统TIMs热界面材料(如导热垫片)混为一谈,误认为导热绝缘涂层可以替代TIMs、独立完成界面导热。
事实上,二者的产品属性、功能定位、应用逻辑完全不同:TIMs是纯粹的热界面填充材料,核心作用是消除贴合界面的空气热阻;而导热绝缘涂层功能性绝缘基底材料,核心价值是提供高压绝缘防护、平整器件/散热器表面基底,附带了导热功能,而该涂层喷涂固化后,表面依然存在微观凹凸缝隙,仍然会产生空气热阻,目前必须搭配TIMs材料(如导热垫片)做界面填充,才能实现整体系统的高效导热
既然导热绝缘涂层不能完全替代TIMs材料,那么它到底是源于什么背景被开发出来的?
基于此,《胶界》本期将顺着半导体封装散热的迭代主线,完整复盘散热架构、TIMs热界面材料以及导热绝缘材料的协同演变过程,清晰拆解导热绝缘涂层与TIMs的分工逻辑、配套关系,厘清行业认知误区。
一、自然散热时代

在表面贴装技术(SMT)普及之前,功率器件普遍采用通孔插装(THT),典型的封装如TO系列。这类器件的散热路径简单直接:芯片产生的热量通过金属引线框架传导至外延引脚,引脚穿过PCB后,热量可以传递给外接的散热片

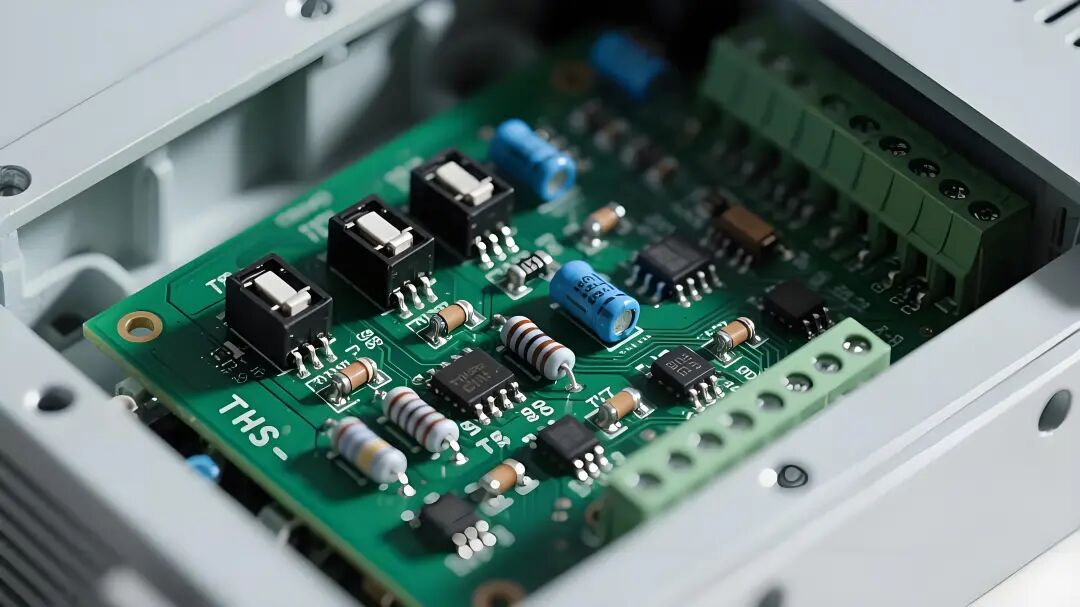

采用 THT 技术的高可靠性电子设备内部元件布局视图.jpeg

 (图片来源IBPCB官网)

对应这个时期,热界面材料尚处于萌芽阶段,没有成熟、标准化的绝缘型TIM产品。工程师仅会使用简易导热硅脂填充引脚与散热片之间的微小空气间隙,这类初代硅脂以硅油为基体,填充氧化锌、氧化铝等普通填料,这类材料导热性能差,仅起到绝缘防护作用,无法兼顾散热。

幸运的是,这个时期的器件功耗相对较低,TO封装50-80°C/W的热阻尚可接受

但对于工程师来说,这种方案的局限性已经初现端倪:引脚的截面积太小,热阻极大,一旦电流增大,热量就会迅速在芯片内部堆积,导致器件过热失效

二、底部散热时代

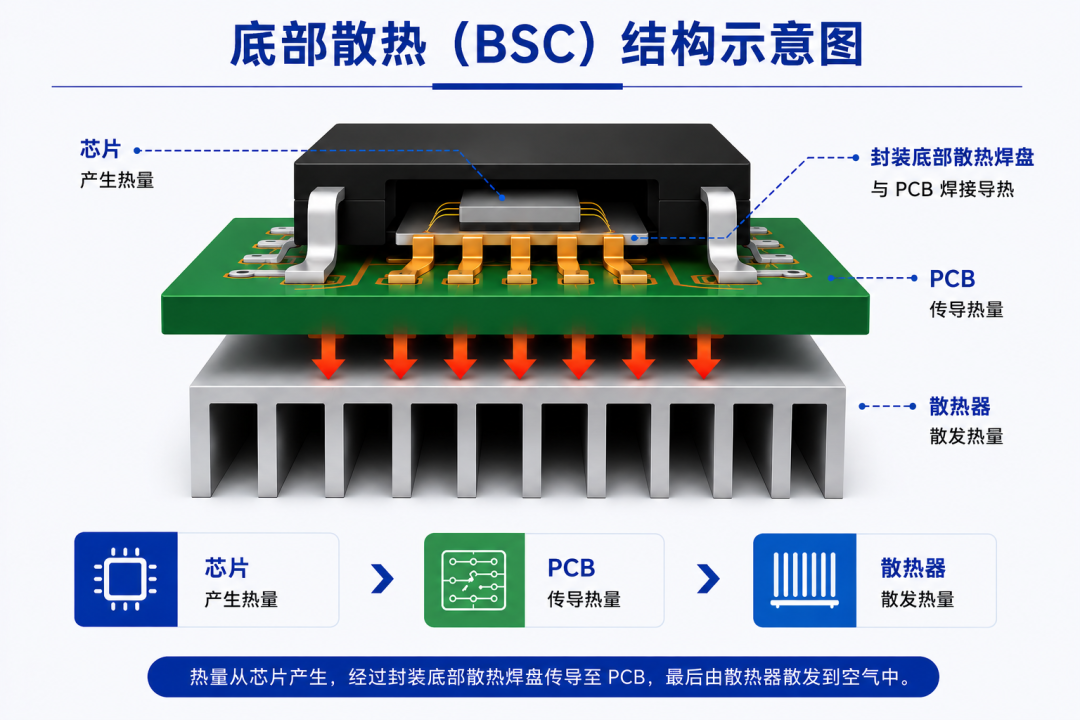

随着开关电源和电机驱动需求的爆发,功率密度节节攀升,工程师们意识到必须寻找新的散热路径。于是,“底部散热”(Bottom-Side Cooling, BSC)方案表面贴装技术中应运而生,并在此后近二十年的时间里,成为了功率封装的主流技术其核心思想是将热量向下引导,把PCB板当作第一级散热器来使用

这一黄金时代经历了三次关键的技术迭代:


第一代:基础底部外露焊盘
以D2PAK、TO-263为代表,设计者将芯片底部的漏极(Drain)直接引出,在封装底部形成一个大的金属焊盘(Exposed Pad)。这建立了芯片到PCB的直接热通道,首次将PCB纳入散热体系,大幅降低了传导热阻。
但此时,PCB有限的导热能力(约0.3-1.5 W/m·K)成为了新的瓶颈。

第二代:铜夹(Copper Clip)增强技术

为了解决键合线(Bonding Wire)电阻大、散热差的问题,Infineon等厂商引入了铜夹技术(如OptiMOS系列)。

其原理是用一块厚铜片代替传统的细金线连接源极(Source),同时这块铜片也充当了额外的散热路径

这不仅降低了导通电阻,还增加了向上传导热量的辅助路径(虽然主路径仍在底部),显著提升了电流承载能力。

第三代:大面积双排与PCB协同优化

这一阶段不再单纯依赖封装本身,而是强调封装与PCB的深度协同。其特点是采用更紧凑的封装尺寸,配合多层PCB埋铜、厚铜工艺,试图在有限的空间内挖掘PCB的导热潜力。

    然而,物理规律是无法讨价还价的。

    PCB那可怜的导热率成了无法逾越的天花板。热量“走得太绕”,且PCB背面必须保留巨大的散热禁布区,严重阻碍了系统的小型化与高集成度。

    此阶段的TIM方面,普通导热硅脂全面普及,同时相变材料导热垫片开始广泛应用

    相变材料:在常温下为固态,便于装配;当温度升高至相变点(通常45–60°C)时软化或熔融,能更好地贴合表面粗糙度,显著降低接触热阻。其导热系数可达5–10 W/m·K,且无泵出问题,可靠性优于硅脂。

    导热垫片:以硅胶或丙烯酸酯为基材,填充氧化铝、氮化硼等导热填料,兼具绝缘、缓冲和导热功能。这个技术的典型特征是“填料革命”。人们在聚合物基体(如硅胶、环氧树脂)中,开始加入更高性能的填料,如银、铝等金属颗粒或氮化硼(BN)、氮化铝(AlN)等陶瓷粉末。通过提高填料的体积分数,TIM的导热系数被提升到了6-16 W/m·K的水平。

    三、顶部散热时代

    随着碳化硅(SiC)和氮化镓(GaN)等宽禁带器件的普及,更高的开关速度、更高的耐压、更高的功率密度,让传统的底部散热方案显得力不从心。

    既然向下走不通,那就向上突破。

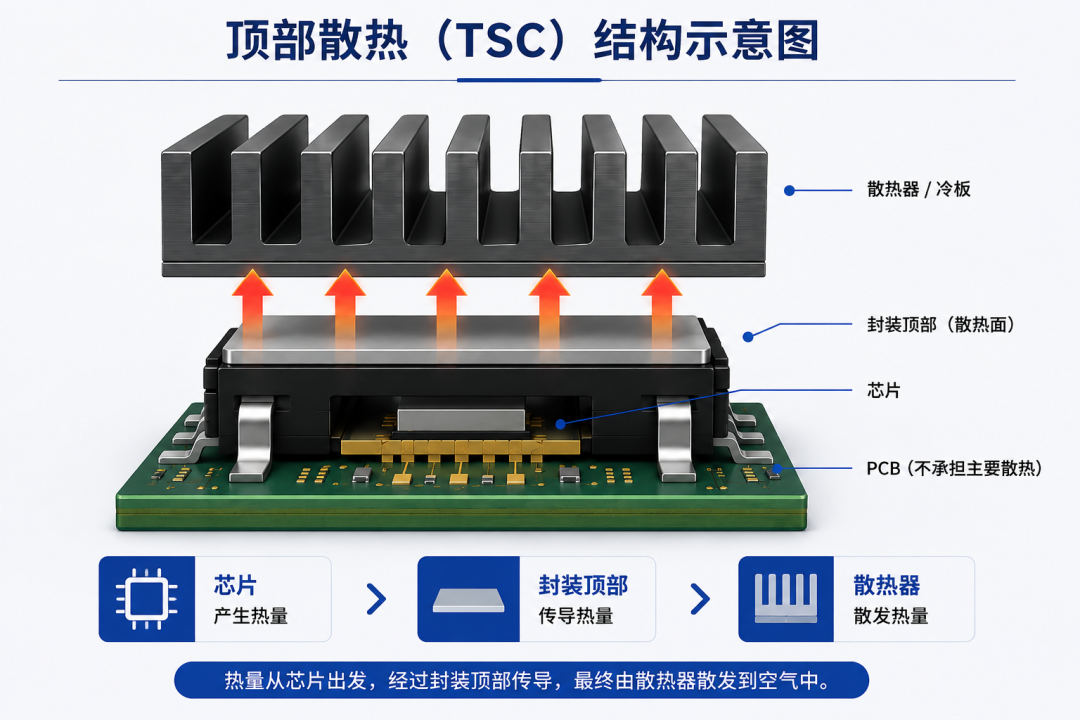

    于是,顶部散热(Top-Side Cooling, TSC)封装成为高功率SMT的最新方向。其思路非常直接:在封装顶部设置大面积裸露金属板,与芯片直接热连接,让热量从封装顶部直接传递给散热器或冷板,完全绕过PCB


    相比传统BSC架构,TSC带来多方面性能提升:

    • 热阻显著降低:热量传导路径大幅缩短,同等条件下可选用尺寸更小的SiC芯片;

    • EMI优化:散热通道脱离PCB,器件下方可设计更紧凑的功率环路,有助于降低高频电磁辐射;

    • 高压适配能力增强:封装层面可优化内部爬电距离,适配800V高压平台。

    TSC架构落地初期遭遇新难题:器件顶面与散热器之间需要电气隔离,传统“硅脂垫片+绝缘片+硅脂垫片”的三明治导热绝缘材料结构依旧是主流方案。
    但在TSC架构下,这个方案的短板被进一步放大:
    • 多层界面热阻累积:两层TIM加一层陶瓷片,界面多达四个,热阻居高不下。
    • 硬质陶瓷片难以贴合:TSC器件的顶面往往面积小巧且带有异形边角,硬质的陶瓷绝缘片无法完美贴合,容易产生局部空隙,增加局部热阻。
    • 装配应力与可靠性:多层结构在车规级振动和冷热冲击下,存在相对滑移和接触不良的风险。
    正是在这个背景下,行业开始思考:能否对散热器表面进行“改性”,来简化TIM的应用环境?
    于是,水性环氧导热绝缘涂层作为新一代一体化“绝缘+导热”多功能材料问世,目标是希望通过单层导热绝缘涂层来直接替代“一层导热界面材料+陶瓷绝缘片”的组合,兼顾薄层高压绝缘、低热阻、异形全覆盖、车规高可靠等多重优势,形成行业极具竞争力的热传导路径:芯片 → 一层导热界面材料 → 顶部导热绝缘涂层 → 水冷板/散热器

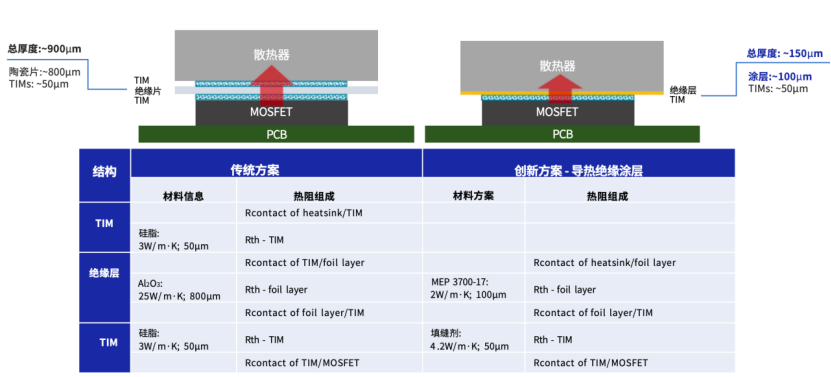

    从芯片散热结构的演变,看“导热绝缘涂层”技术为何兴起?(图4)

    相比传统的“三明治”结构,这种 “TIM + 导热绝缘涂层”的双层协同方案带来了显著优势:

    • “导热+绝缘”的结构厚度大幅降低:取消了一层导热界面材料和一块硬质陶瓷片,用一体化薄涂层替代,总厚度从800μm以上减薄至100~250μm,

    • 可靠性显著提升:涂层与散热器表面为化学键结合,附着力远超物理贴合,能完美抵抗车规级的高温高湿和剧烈振动。涂层为环氧基体,不存在陶瓷脆性开裂风险。
    • 工艺与成本优化:涂层支持自动化精密喷涂,可完整包覆曲面、凹槽、小型TSC器件,一次成型。省去了陶瓷片切割、双面涂硅脂等多道工序,综合成本明显下降。
    2022年起,随着新能源汽车800V平台的普及,TSC技术进入了量产成熟阶段;与此同时,水性环氧导热绝缘涂层技术也成熟落地。

    其中,美科泰MEP 3700系列为代表的一体化导热绝缘涂层更是将导热(2W)、高压绝缘(3000~6000V的耐高压)、强界面粘接、高可靠性等多重功能集成于这一单层材料;除了上述优势外,其还拥有区别其它友商产品的核心特色:

    • 轻量化与高可靠兼顾100~250μm厚度较陶瓷片大幅缩减整机尺寸、降低系统热阻,且还能通过2000h高温耐久、千次温度冲击、96h交变盐雾等车规验证,无脆性开裂风险。

    • R角适配性强可完整覆盖R角区域(R角>2.5mm时涂层均匀性最佳),确保边缘附着力与防护完整性。

    • 精准控厚无缺陷:可单次喷涂仅5微米厚度,也可反复叠加喷涂至目标厚度后再去烘箱固化,从而实现精准控制喷涂厚度,又可依赖反复喷涂工艺杜绝气泡空洞,保障绝缘导热良率。


    四、结语

    回望数十年功率器件热管理发展历程,从通孔TO封装被动散热,到BSC底部散热长达二十年的迭代完善,再到如今TSC顶部散热搭配导热绝缘涂层的全新方案,所有技术变革的底层逻辑从未改变:

    不断缩短热量传导路径、减少界面层次、平衡绝缘与散热需求、适配设备小型轻量化

    在SiC全面渗透、整车电压平台向800V及以上升级的背景下,传统多层垫片、陶瓷片方案的局限性持续凸显,“导热绝缘涂层 + TIM”的协同方案,并非用涂层取代TIM,而是通过涂层优化绝缘层、赋能TIM,让TIM能在更薄、更可靠、更贴合的基础上发挥其填充微观界面的核心功能,以促进电控整机体积进一步压缩,匹配新能源车载小型化、高功率密度发展趋势。


    参考资料:

    • 美科泰,《美科泰功能涂层材料介绍》

    • 深圳市电子商会,MOS管从传统封装到先进封装的演进

    • IBPCB,通孔插装技术(THT):电子制造的关键工艺与创新演进

    • 瑞能,针对SiC MOSFET和SiC SBD开发的顶部散热封装——TOLT和TSPAK
