做TIM选型时,导热率通常是最先被拿出来比较的参数。
但一个只有几十微米的芯片界面,和模组到壳体之间存在明显高度差的结构,面对的根本不是同一个问题。前者更关心BLT和界面热阻,后者首先要解决公差、填充和应力。
也就是说,TIM选型并不是“W数越高越好”,而是先判断:这层界面到底需要材料做什么。
所以,美科泰在做TIM选型时,先看结构,再看参数。

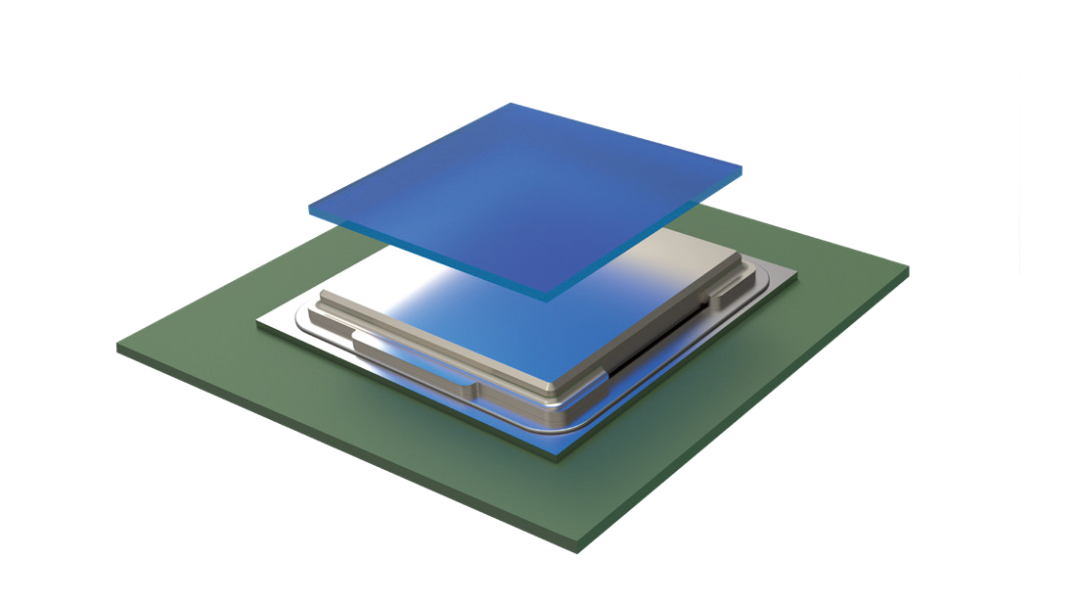

芯片、功率器件与散热器贴合较好时,中间留给TIM的空间往往只有几十微米。
这类结构看起来简单,实际却很考验界面控制。材料太厚,热传递路径被拉长;浸润不足,又容易在微观表面留下空气间隙。
美科泰导热硅脂系列导热率覆盖 2.0~8.0 W/(m·K),适合低BLT、低热阻和需要返工的薄层界面。
其中,MSI 1127的BLT可做到 18 μm,热阻抗 0.07 ℃·cm²/W;MSI 1155导热率 5.5 W/(m·K),BLT约 40 μm,热阻抗 0.11 ℃·cm²/W。
同时,硅脂可适配点胶、丝印、刮涂等工艺,在保证薄层贴合的同时,也给后续返工留下空间。
对这类界面来说,真正需要一起看的,是导热率、BLT和热阻,而不是单独比一个参数。
到了汽车电子、服务器、光模块等高密度结构里,器件高度往往不会完全一致。
散热器装上去以后,有的位置已经贴紧,有的位置却还留着间隙。材料太硬,装配压力容易直接传到器件;形变和贴合能力不够,又会出现局部接触不足。
这类位置更适合导热凝胶。
美科泰导热凝胶覆盖非硅、预固化和后固化等不同体系。预固化方案更方便产线装配,后固化方案更强调装配后的界面稳定;对于低分子硅氧烷迁移敏感的精密电子和光学应用,也有非硅体系可选。
以代表产品来看,MSI 12015预固化导热凝胶导热率可达15 W/(m·K),适合高导热需求;MSI 12080PC后固化导热凝胶BLT可做到48 μm,热阻抗低至0.125 ℃·cm²/W,兼顾低应力、公差适配与界面稳定性。系列工作温度可覆盖 -50~200℃。
如果器件到壳体、模组到冷板之间存在明显高度差,问题就从“贴合”变成了“填充”。
这时材料需要跨过一段真实空间。内部只要留下空洞,再高的导热率也很难发挥出来。
美科泰导热填缝剂系列导热率覆盖 2.0~12.0 W/(m·K),采用双组份混合点胶,适合较大间隙、公差补偿和自动化装配。
其中MSI 23120HC导热率可达 12.0 W/(m·K),介电强度 >7 kV/mm,工作温度覆盖 -50~200℃。
到了量产端,这类材料还要面对一个很实际的问题:能不能稳定点出来。
混合比例、流量、胶量一致性、点胶路径,都会影响最终填充状态。对较大间隙来说,材料性能和点胶工艺往往要一起考虑。
TIM并不总是只承担热传递。
有的位置既需要把热导出去,又需要固定器件,可以选择导热粘接胶,例如美科泰MSI 1535导热率 3.5 W/(m·K),Al/Al剪切强度 2.1 MPa,兼顾热传导与结构粘接;
需要柔性贴合、厚度补偿和电气绝缘时,则可以采用导热垫片,以N-PC8850为例,导热率 5.0±0.2 W/(m·K),介电强度 ≥12 kV/mm,厚度覆盖 0.4~10.0 mm;

对于硅氧烷迁移敏感的精密电子和光学场景,还可以进一步选择非硅导热材料。

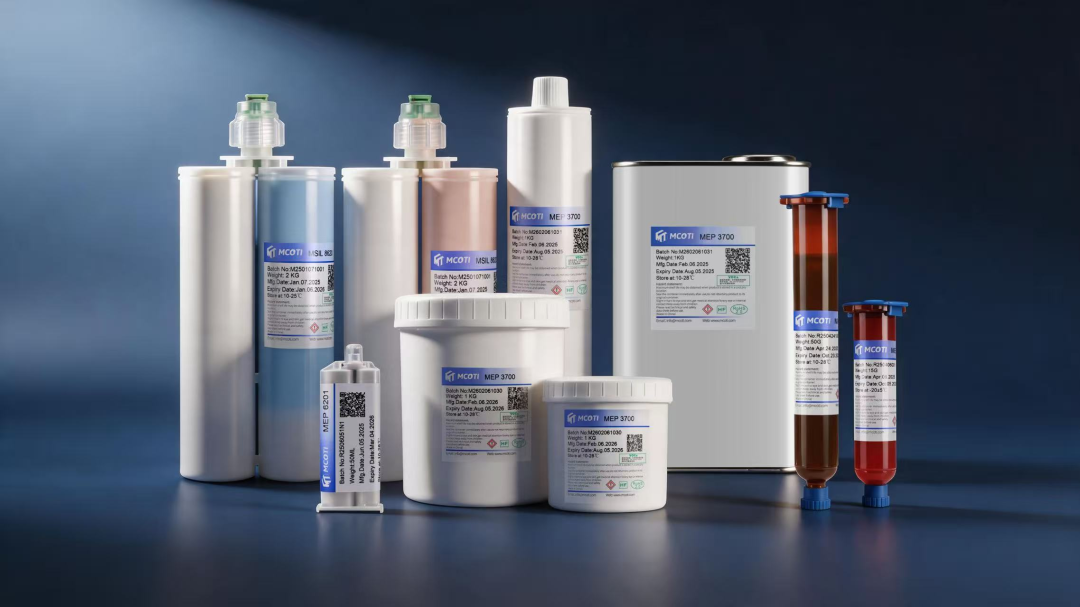

因此,美科泰的TIM产品体系并不只包括硅脂、凝胶和填缝剂,而是覆盖导热粘接胶、柔性导热垫片及非硅体系,根据不同结构和装配需求进行匹配。
TIM选型可以先从结构出发:
薄界面,重点看BLT和热阻;
存在公差,重点看压缩性和应力;
较大间隙,重点看填充能力和点胶工艺;
需要结构固定,看导热粘接;
需要柔性绝缘和厚度补偿,看导热垫片。
从 18 μm的薄层贴合 到更大的结构间隙,美科泰更关注的不是把同一种材料用到更多地方,而是让不同TIM出现在更合适的位置。
界面不同,材料的任务也不同。
选型先看结构,参数才有意义。
